Maschinengewindeformer PREMUS, HSSE-Co5, TiN, mit Schmiernut
Abb.ä.
Artikel-Nr.: 132695 M10X1,00
Artikel-Nr.: 2221482
94,70 €
89,97 €
zzgl. MwSt. / pro Stück
Sie sparen:
4,73 €
(5%)
Produktbeschreibung
Ausführung:
- für Grund- und Durchgangsgewinde
- Anschnittform C, 2-3 Gang
- aus HSSE mit 5% Cobaltanteil
- TiN beschichtet
- mit Schmiernut
- 132695 bis M10 mit Vollspitze
Verwendung:
Für den universellen Einsatz.
Hinweis:
Gewindeformer ohne IKZ bis M10 mit Vollspitze.
- für Grund- und Durchgangsgewinde
- Anschnittform C, 2-3 Gang
- aus HSSE mit 5% Cobaltanteil
- TiN beschichtet
- mit Schmiernut
- 132695 bis M10 mit Vollspitze
Verwendung:
Für den universellen Einsatz.
Hinweis:
Gewindeformer ohne IKZ bis M10 mit Vollspitze.

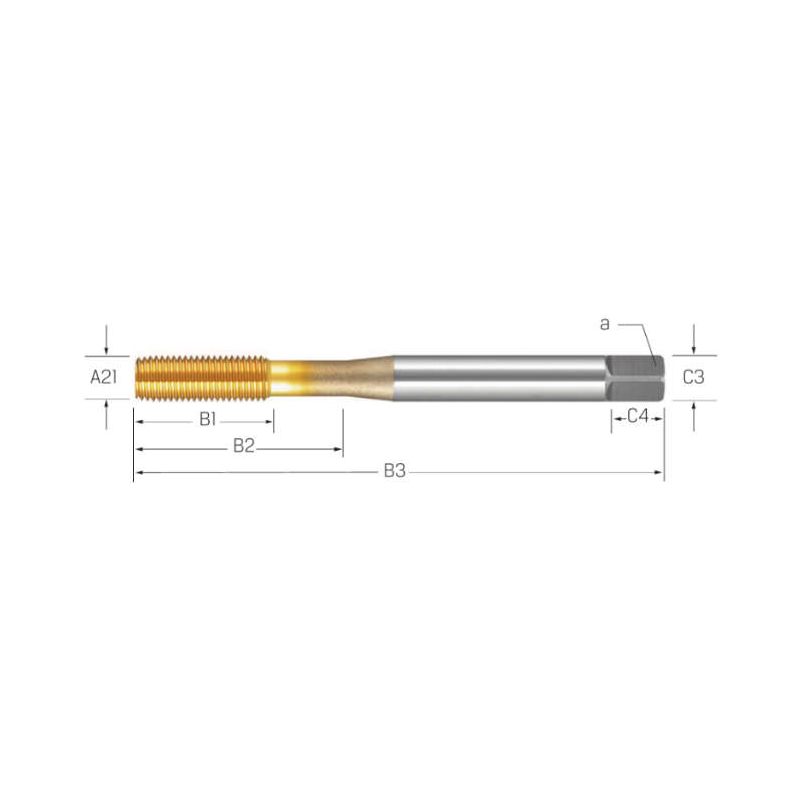

Technische Daten
| Precitool-Art.Nr.: | 2221482 |
| Materialeignung: | Edelstahl, Guss, Stahl |
| Kupplungsgröße maschinenseitig [DCON]: | 10 |
| Gesamtlänge (mm) [OAL]: | 90 |
| Gewindetoleranz: | 6HX |
| Gewindegröße : | M10 |
| Nutzlänge (mm) [LU] : | 35 |
| Gewindetyp: | MF |
| Grund-/Durchgangsloch: | Durchgangsloch |
| Innenkühlung: | Ohne |
| Gewindesteigung: | 1 |
| A22: | M10 |
| Anschnittform: | C |
| Beschichtung [H5/COATN]: | TiN |
| Bohrtiefe [A11 x D]: | 3 x D |
| Bohrungstyp: | Durchgangsloch |
| Flankenwinkel: | 60 |
| Gewindeart: | MF |
| Gewindeschneidteillänge mm: | 20.00 |
| Material: | HSS-E Co5 |
| Mit Kühlkanal: | nein |
| Norm des Gewindeformers: | DIN 2174 |
| Norm des Gewindes: | DIN 13 |
| Toleranzfeld: | 6HX |
| Zolltarifnummer: | 82074010 |
| [A21] Gewindenenndurchmesser metrisch: | M10 |
| [A3/B2/B4] Nutzlänge mm: | 35 |
| [A3] Gewindesteigung mm: | 1 |
| [B3/B4/B5] Gesamtlänge mm: | 90 |
| [C3] Aufnahmedurchmesser, maschinenseitig mm: | 10 |
| [C4] Schaftlänge mm: | 11 |
